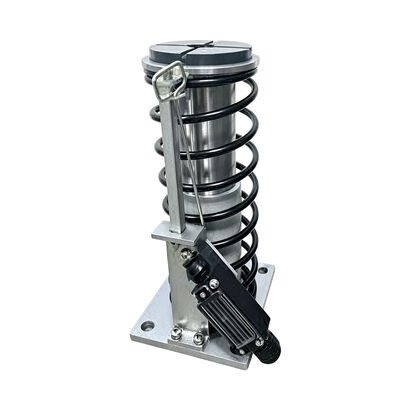

Amortisseur d'huile hydraulique pour ascenseurs à grande vitesse avec 150 mm ≈ 600 mm de course en acier au carbone / acier inoxydable pour la protection contre les accidents et la réduction du bruit

Le tampon d’huile d’ascenseur est l’un des composants de sécurité les plus critiques de tout système de transport vertical. Installé au bas de la cage d'ascenseur, ce dispositif hydraulique constitue la dernière ligne de défense contre la descente incontrôlée de la cabine ou du contrepoids au-delà des limites normales de déplacement. Lorsqu'un dysfonctionnement d'un ascenseur ou une survitesse se produit, le tampon d'huile absorbe et dissipe l'énergie cinétique de la masse en mouvement, l'amenant à un arrêt contrôlé tout en protégeant la structure de l'ascenseur et ses occupants des forces d'impact destructrices.

Les tampons d’ascenseur se répartissent en deux catégories principales : les tampons d’accumulation d’énergie et les tampons de dissipation d’énergie. Les types d'accumulation d'énergie, tels que les tampons à ressort ou en polyuréthane, stockent l'énergie d'impact sous forme d'énergie de déformation et la libèrent lors du rebond. Celles-ci sont généralement limitées aux ascenseurs fonctionnant à des vitesses ne dépassant pas 1,0 m/s.

Les tampons de dissipation d'énergie, communément appelés tampons hydrauliques ou à huile, sont le choix privilégié pour les systèmes d'ascenseurs modernes. Ces tampons fonctionnent sur le principe de l'amortissement hydraulique, en utilisant une huile d'absorption des chocs spécialement formulée qui s'écoule à travers des orifices conçus avec précision pendant la compression. Ce déplacement de fluide contrôlé convertit l'énergie cinétique de l'impact en énergie thermique, offrant une décélération douce et progressive quelle que soit la vitesse ou la charge de l'ascenseur. Notamment, les tampons d’huile sont obligatoires pour les ascenseurs dont la vitesse nominale est de 1,6 m/s ou plus.

Un tampon d'huile d'ascenseur bien conçu doit répondre à des critères de performance rigoureux selon les normes internationales telles que EN81-20/50 et ASME A17.1/CSA B44. L'exigence fondamentale est que le tampon doit arrêter une masse se déplaçant à 115 % de la vitesse nominale de l'ascenseur avec une décélération moyenne ne dépassant pas 1 g (9,81 m/s²) et ne doit en aucun cas dépasser 2,5 g pendant plus de 40 millisecondes.

Les principales spécifications techniques incluent la course du tampon, la hauteur libre, la capacité de charge et la compatibilité avec la vitesse nominale. Les longueurs de course varient généralement de 70 mm pour les applications à faible vitesse à plus de 400 mm pour les ascenseurs à grande vitesse, la course déterminant directement les exigences de hauteur d'installation dans la fosse. Les capacités de charge s'étendent généralement de 300 kg à 5 300 kg, s'adaptant à tout, des petits ascenseurs résidentiels aux monte-charges lourds.

Les tampons d'huile d'ascenseur haut de gamme sont construits à partir de boîtiers en acier au carbone de haute qualité ou en acier inoxydable, dotés de structures entièrement scellées qui empêchent les fuites d'huile et éliminent le besoin de ravitaillement sur site. De nombreux modèles intègrent des mécanismes à ressort internes qui assurent une réextension complète dans les 90 secondes suivant la compression. Les conceptions avancées atteignent les indices de protection IP67, ce qui les rend résistantes à la pénétration de poussière et capables de fonctionner même lorsqu'elles sont immergées dans l'eau jusqu'à 1 mètre de profondeur pendant 30 minutes. Cette durabilité garantit des performances fiables à long terme dans divers environnements d'installation, des régions côtières humides aux environnements industriels poussiéreux.

Pour garantir la sécurité des passagers, les tampons d'huile des ascenseurs doivent subir des tests de type avant leur mise sur le marché. Les installations d'essai accréditées effectuent des essais de chute en utilisant des masses aux extrémités minimale et maximale de la plage de charge spécifiée. Les tests sont effectués à des températures comprises entre 0°C et 25°C, le déplacement, la vitesse et l'accélération étant mesurés à des fréquences d'échantillonnage d'au moins 100 Hz. La conformité aux certifications CE, GB, CSA et ISO confirme l'adhésion aux normes de qualité mondiales. De plus, de nombreux tampons sont équipés d'interrupteurs de position qui détectent l'état d'extension complète. Si l'interrupteur ne confirme pas que le tampon est prêt à l'impact, l'ensemble du système d'ascenseur s'arrête par mesure de sécurité.

Le tampon d’huile d’ascenseur représente une intégration sophistiquée de l’ingénierie hydraulique, de la science des matériaux et de la conception de systèmes de sécurité. À mesure que la vitesse des ascenseurs continue d’augmenter et que la hauteur des bâtiments atteint de nouveaux extrêmes, les exigences en matière de performances des tampons d’huile augmentent en conséquence. Investir dans des tampons d'huile certifiés de haute qualité n'est pas simplement une exigence réglementaire : c'est un engagement essentiel en faveur de la sécurité des passagers, de la protection des équipements et de la fiabilité opérationnelle à long terme.

• 1. Les câbles métalliques d’ascenseur sont-ils durables ?

  Le câble métallique d'ascenseur a des dispositions et des exigences particulières. La configuration ne concerne pas seulement le câble métallique et la charge nominale, mais prend également en compte la taille de la traction. Par conséquent, la résistance à la traction du câble métallique est supérieure au poids de l'ascenseur. Le facteur de sécurité est équipé de plus de quatre câbles métalliques. Donc ça ne cassera pas en même temps.

• 2. Est-il dangereux qu'une panne de courant se produise soudainement pendant le fonctionnement de l'ascenseur ?

  Si cela se produit, l'ascenseur s'arrêtera automatiquement grâce au dispositif de sécurité électrique et mécanique. En cas de panne de courant, les freins de l'ascenseur seront automatiquement activés. En outre, les services d'alimentation électrique tels que les pannes planifiées et les préavis fonctionnent également.

• 3. Serons-nous blessés en cas de fermeture soudaine ?

  Lors du processus de fermeture, si des personnes touchent la porte du hall, la porte de l'ascenseur redémarrera automatiquement sans aucun danger. Avec l'interrupteur anti-serrage, une fois la porte touchée, cette action de commutation rend l'ascenseur incapable d'être fermé et même rouvert. De plus, la force de fermeture est également disponible ici.

• 4. Comment fonctionne l'ascenseur ?

  Les ascenseurs fonctionnent avec un câble métallique à contrepoids via l'entraînement de traction (du tracteur), créant des hauts et des bas sur le rail de guidage.

• 5. L’installation de l’escalier roulant est-elle compliquée ?

  Nous pensons que les fonctions d'un escalier mécanique ne sont pas nécessairement proportionnelles à la complexité de l'opération. Par conséquent, les escaliers mécaniques que nous concevons appliquent une structure intégrée, de sorte que l'équipement soit plus précis et plus efficace et permette une mise en service plus facile et plus pratique.

• 6. Avez-vous des certifications ?

  Oui, nous le faisons avec les certificats ISO9001 / CCC / CE pour vous.
