Détails sur le produit:
|
Name: | Elevator shaft magnetic | Type: | Elevator Parts |
---|---|---|---|
Packing: | Standard Packing | Product: | Elevator shaft magnetic |
Model: | Elevator shaft magnetic | Repeatability: | ±1mm |
Basic Gauge Length: | 6.6mm | Lift Height: | Max 34m |
Weight: | ≈320g | Power Supply Voltage: | 10-30VDC |
Applications

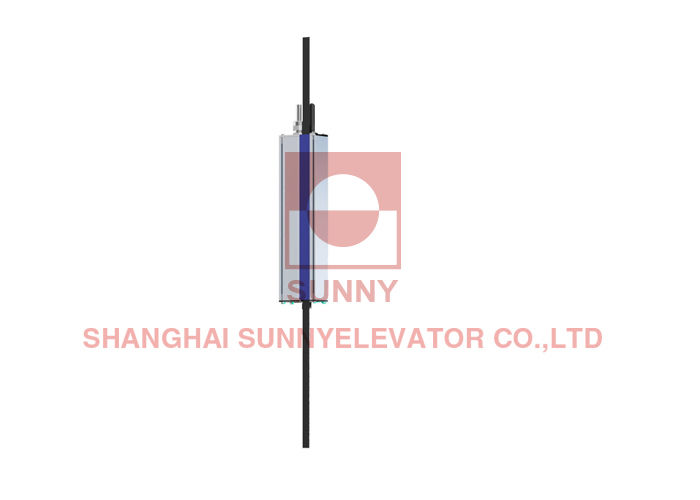

Ce produit est utilisé pour la détection de position absolue des cabines d'ascenseur, permettant un nivellement sans avoir besoin de coder les étages ou d'enregistrer les numéros d'étage. La précision de détection est plus élevée et l'installation dans la gaine d'ascenseur n'est pas affectée par les facteurs environnementaux, ce qui la rend simple à installer et très efficace.
4.4 Données techniques de la technologie des capteurs |
Principe de mesure |
Mesure de distance absolue |
Répétabilité |
±1mm |
20Précision du système à °C |
±(2mm+0.1mm×L[m]); L = Longueur de mesure (m) |
Longueur de jauge de base |
6.6mm |
Matériau du boîtier du capteur |
6061 |
Hauteur de levage |
Max 34m |
Poids |
≈320g |
Tension d'alimentation |
10-30VDC |
Ondulation de tension |
<200mVpp |
Courant d'entrée |
Max 0.1A |
Interface |
RS485/CAN |
Résolution |
0.1mm |
Vitesse de fonctionnement |
Max 4m/s |
Température de stockage |
-30℃~100℃ |
Température de fonctionnement |
-25℃~85℃ |
Humidité |
95%HR (Max); Pas de condensation |
Niveau de protection |
IP54 (IP67 Personnalisable) |
4.5 Données techniques de la technologie de la règle magnétique |
Modèle |
AL-MS36 (1m~36m en option) |
Longueur de jauge |
6.6mm |
Température de fonctionnement |
-25℃~85℃ |
Température de stockage |
-30℃~100℃ |
Intensité du champ magnétique externe |
<70mT (sinon le codage magnétique sera endommagé) |
Précision à 20℃ (μm) |
±(2mm+0.1mm×L[m]); L = Longueur de mesure |
Matériau du support |
12Cr17Ni7 |
Dilatation thermique |
∆L[m]=L[m]×ɑ[1/K]×∆ ∂[K] (L=Longueur de la règle magnétique (m), ∆ ∂=Variation de température relative) |
Rayon de courbure |
50mm (Min) |
Longueur utilisable |
Max 36m |
Poids de la règle magnétique |
≈52g/m |
Niveau de protection |
IP65 |
FAQ
1. Les câbles d'ascenseur sont-ils durables ?
Le câble d'ascenseur a des dispositions et des exigences spéciales. La configuration ne concerne pas seulement le câble et la charge nominale, mais tient également compte de la taille de la traction, par conséquent, la résistance à la traction du câble est supérieure au poids de l'ascenseur. Le facteur de sécurité est équipé de plus de quatre câbles. Il ne se cassera donc pas en même temps.
2. Est-ce dangereux en cas de panne de courant soudaine pendant le fonctionnement de l'ascenseur ?
Si cela se produit, l'ascenseur s'arrêtera automatiquement en raison du dispositif de sécurité électrique et mécanique. En cas de panne de courant, les freins de l'ascenseur se déclencheront automatiquement. De plus, les services d'alimentation tels que les coupures planifiées, les préavis sont également en fonctionnement.
3. Serons-nous blessés lorsqu'il se ferme soudainement ?
Dans le processus de fermeture, si les gens touchent la porte de la salle, la porte de l'ascenseur redémarrera automatiquement sans aucun danger. Avec un interrupteur anti-pincement, une fois que la porte est touchée, cette action de commutation empêche l'ascenseur de se fermer et même de se rouvrir. De plus, la force de fermeture est également disponible ici.
4. Comment l'ascenseur fonctionne-t-il ?
Les ascenseurs fonctionnent avec un câble de contrepoids via l'entraînement par traction (tracteur), effectuant des mouvements de haut en bas sur le rail de guidage.
5. L'installation d'un escalier mécanique est-elle compliquée ?
Nous pensons que les fonctions d'un escalier mécanique ne sont pas nécessairement proportionnelles à la complexité du fonctionnement. Par conséquent, les escaliers mécaniques conçus par nous appliquent une structure intégrée, de sorte que l'équipement est plus précis et plus efficace et permet une mise en service plus facile et plus pratique.
6. Avez-vous des certifications ?
Oui, nous avons les certificats ISO9001 / CCC / CE pour vous.
